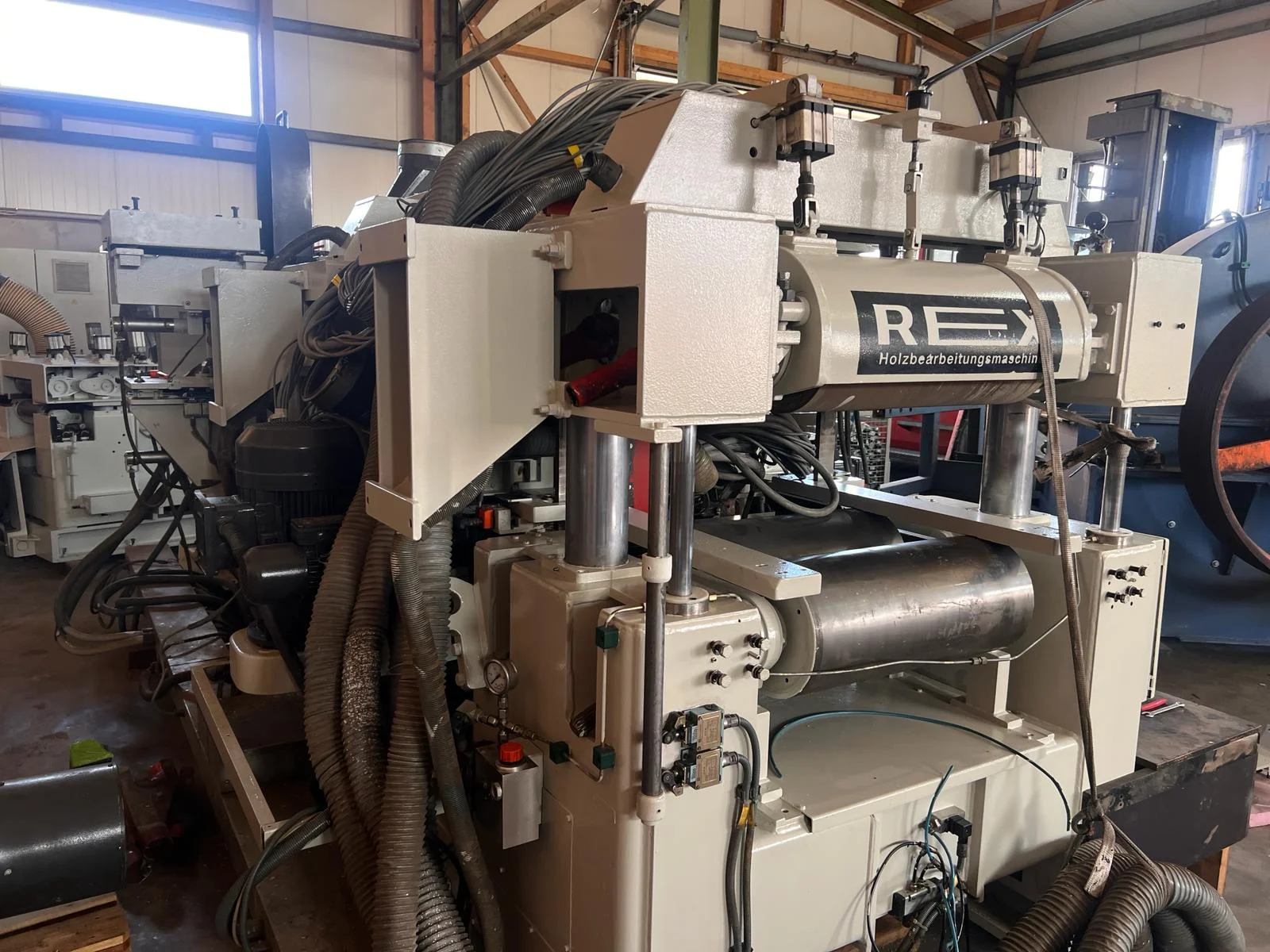

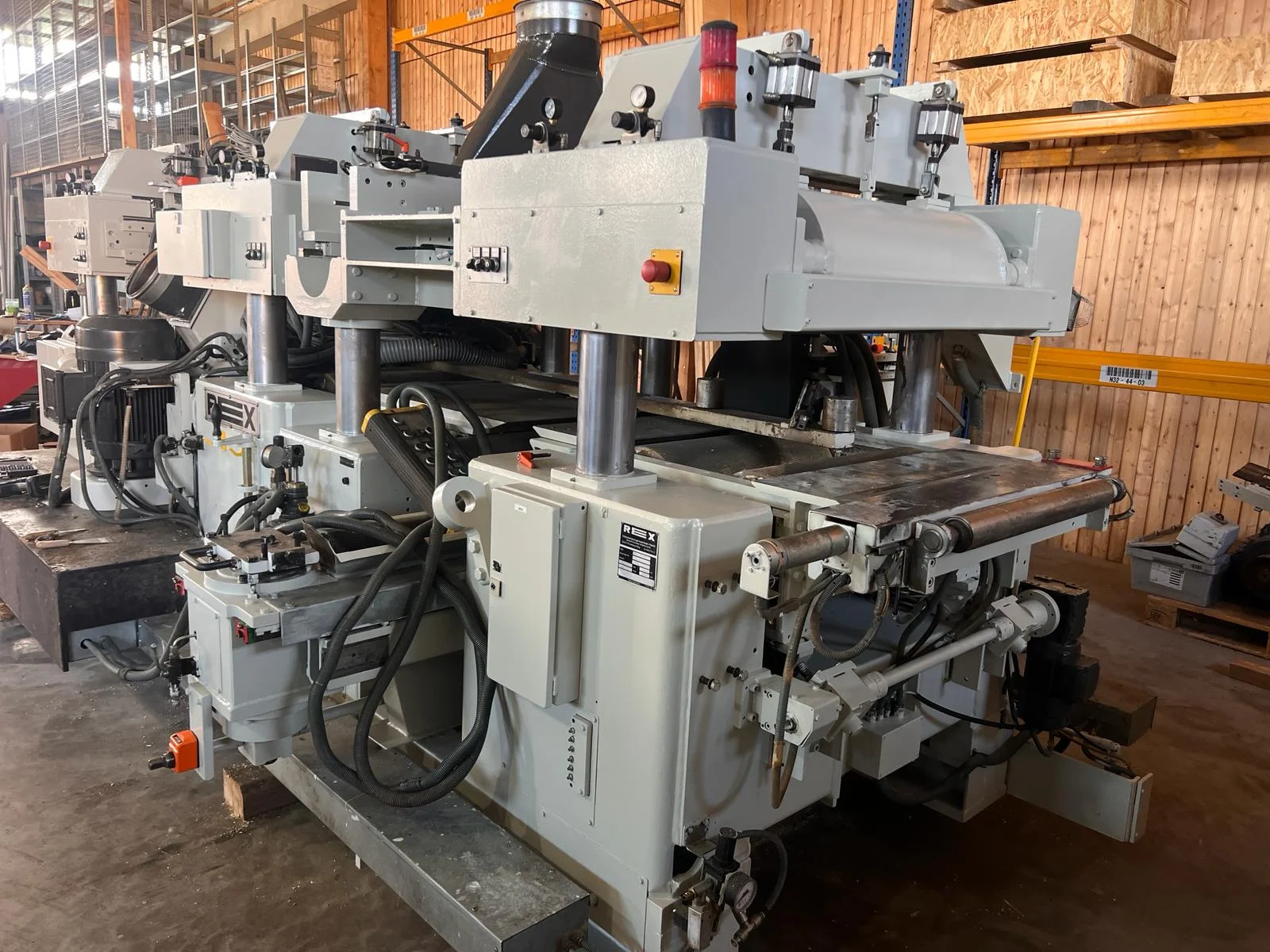

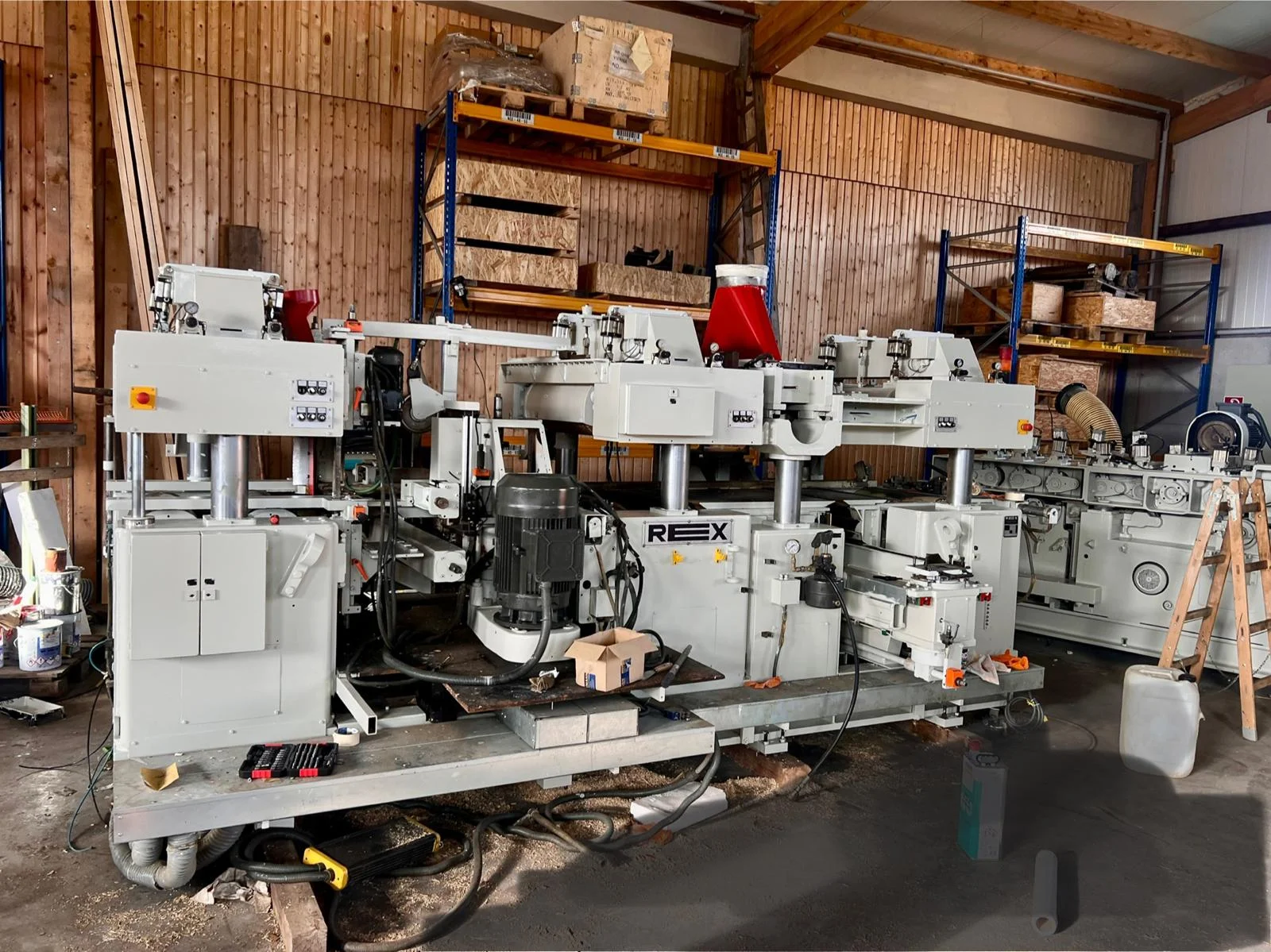

Raboteuse

REX SUPERMASTER année 2003 - SUMA-8/63.WW

Numéro de machine : 22.500

Année de construction : 2003

1. données générales

• Type de machine : raboteuse et profileuse avec dispositifs de chanfreinage
• Puissance connectée totale : env. 222,8 kW
• Vitesse d'avance : 10 - 100 m/min (réglable, à commande par fréquence)
• Unité d'extraction lourde (AZG) : 4 rouleaux, pression pneumatique des rouleaux, cardans

1. outils / agrégats

Hobkow Ttvwo N Nqx Hsfn

- Arbres de rabotage :

• Arbre de rabotage inférieur : 37 kW
• Arbre de travail supérieur : 45 kW
• Arbre de travail droit : 22 kW
• Arbre de travail gauche : 22 kW

- Dispositifs de chanfreinage (agrégats de chanfreinage) :

• 4 × chanfreins (AFVo / AFVu, gauche/droite, haut/bas) - 1,85 kW chacun.
• Vitesse de rotation : env. 5600 tr/min, réglable en hauteur par rapport à la largeur du chanfrein

Nombre total d'outils d'usinage : 8 pièces

(4 arbres de rabotage/travail + 4 agrégats de chanfreinage)

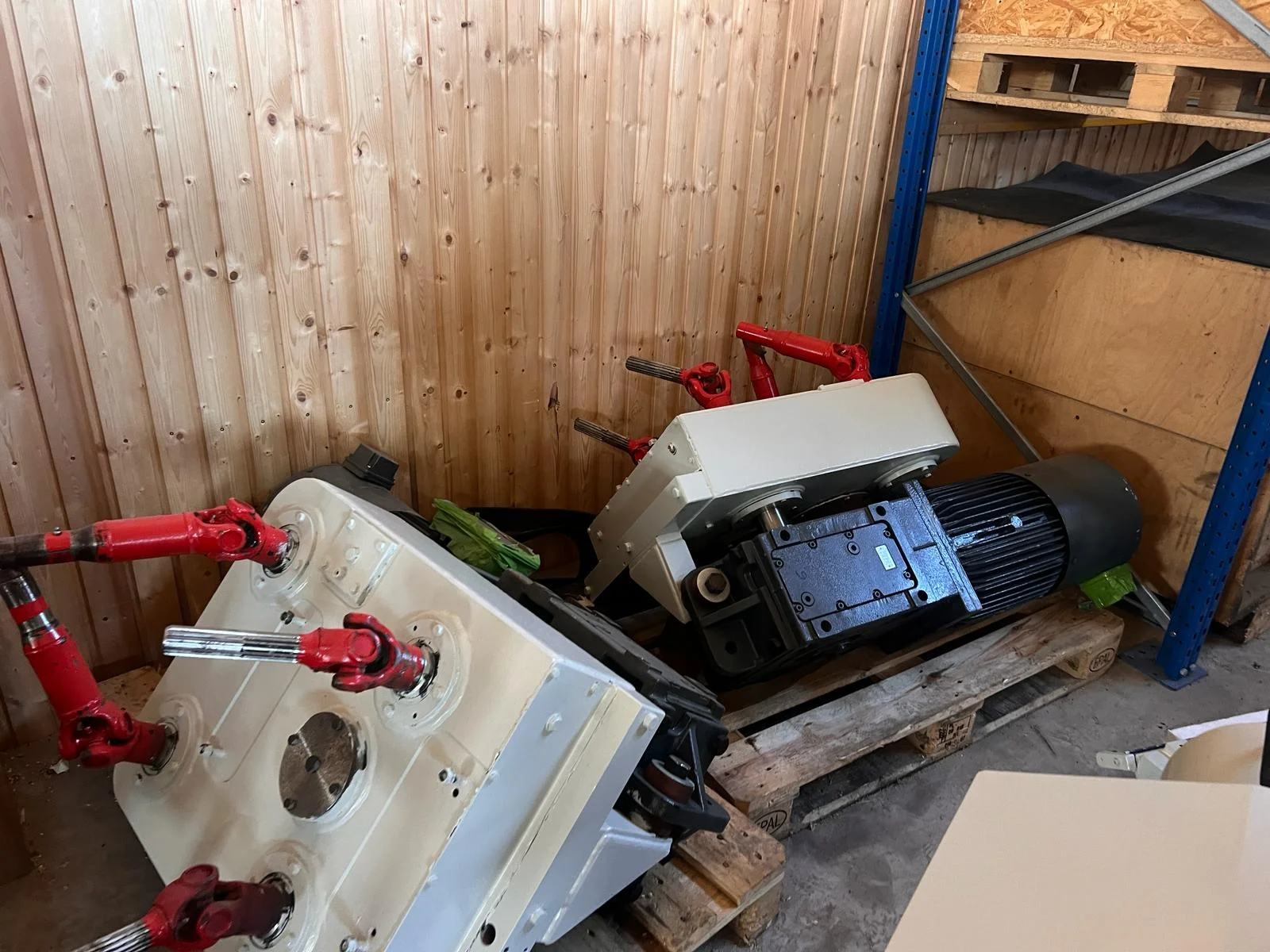

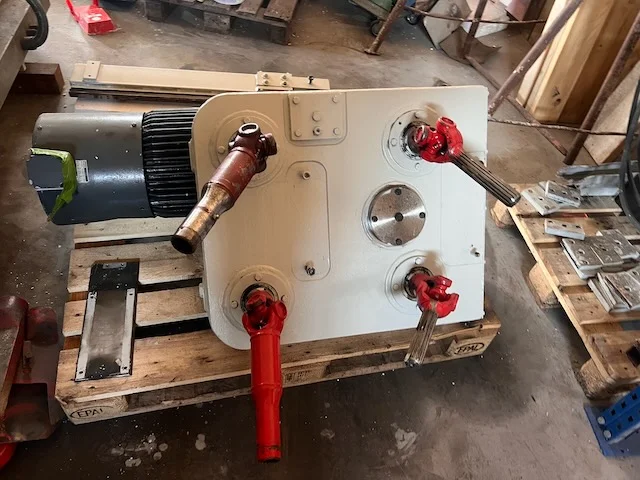

1. entraînements

• Unité d'avance : env. 32 kW

- Moteurs supplémentaires (séparés) :

• Réglage de la hauteur (épaisseur)
• Réglage de la largeur
• Réglage des copeaux
• Réglage de la machine

1. système d'aspiration

• Raccords d'aspiration individuels Ø 160-200 mm selon l'agrégat.
• Puissance d'aspiration totale nécessaire : env. 25.350 m³/h

1. accessoires

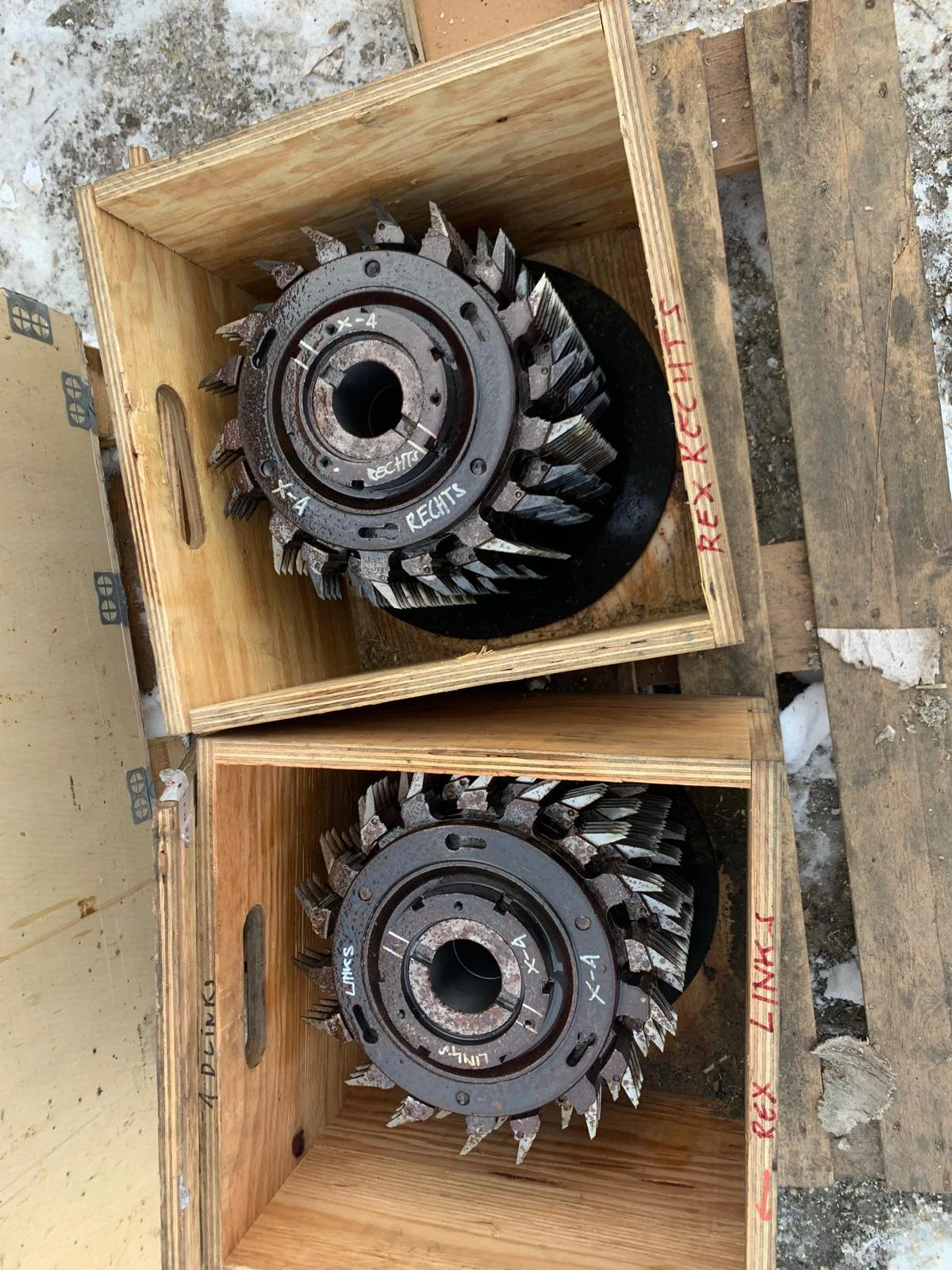

• Diverses têtes de rabotage et outils (voir documentation photo en annexe)

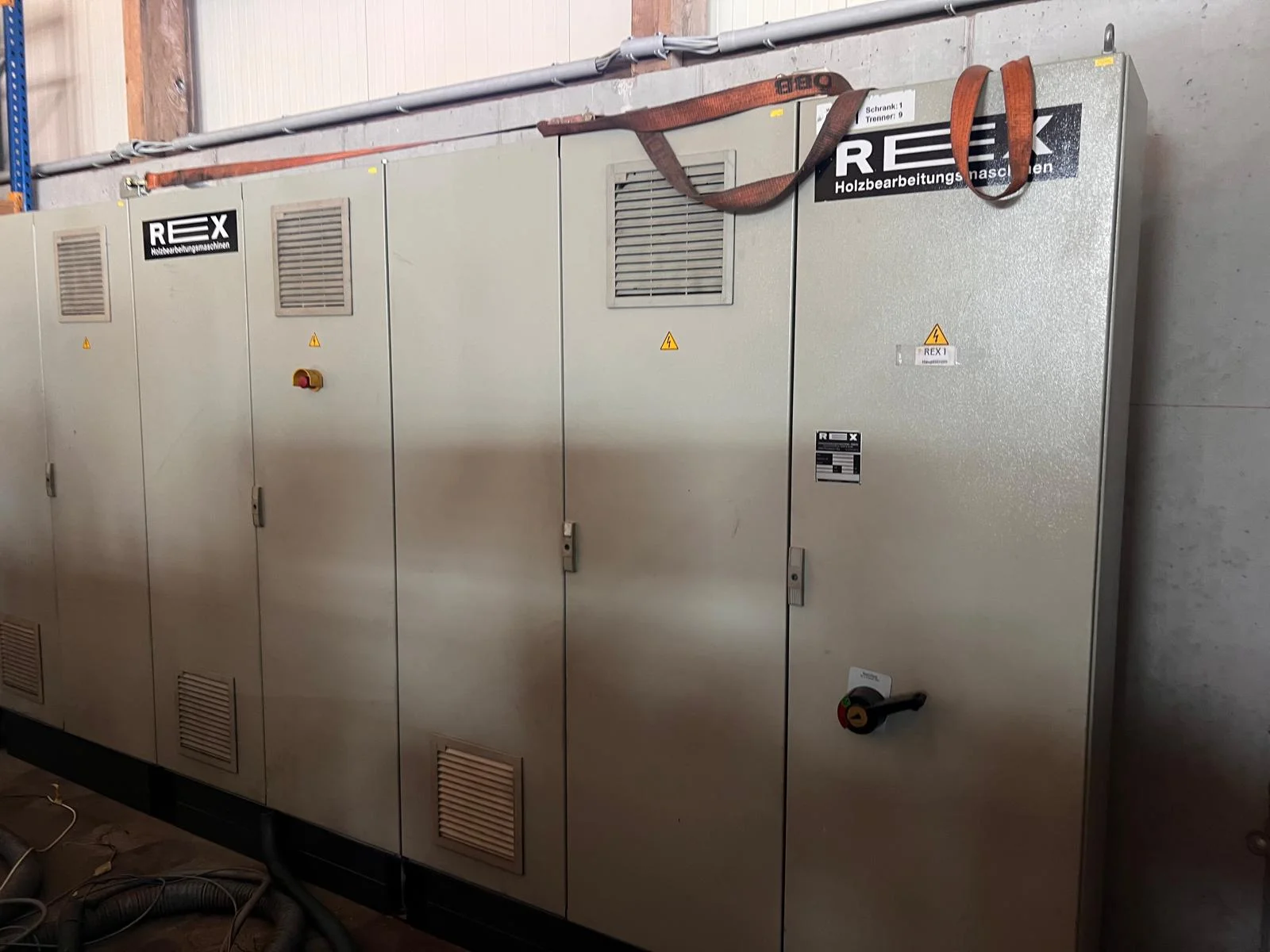

• Armoire de commande incluse

La série SUPERMASTER offre des résultats optimaux dans la production de barres de haute qualité, comme par exemple le bois massif de construction (KVH), les poutres duo/trio ou le bois lamellé-collé. En outre, les machines de la série SUPERMASTER sont également utilisées dans le domaine de la production de bois lamellé-croisé (BSP). Grâce au puissant système d'avance, les pièces de grande taille, lourdes, mouillées, gelées mais aussi petites et fines ne constituent pas un défi pour le SUPERMASTER.
