Affûteuse VOLLMER CANA/E

Verfügbar sind 3 Stück VOLLMER Schärfmaschinen!

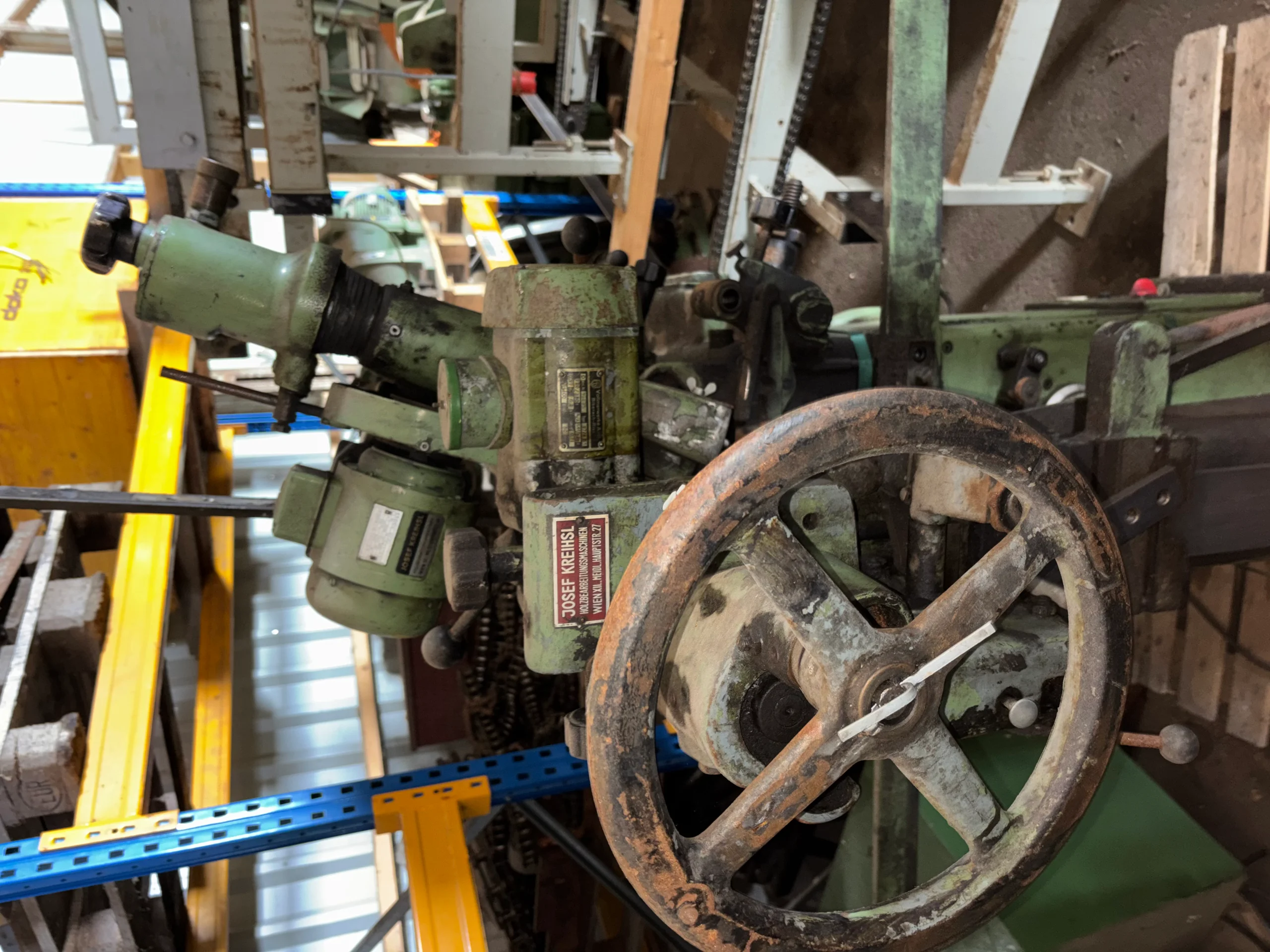

1) ORIGINAL VOLLMER – Typ CANA/E

Vollmer Werke Maschinenfabrik GmbH

Hersteller: VOLLMER Werke Maschinenfabrik GmbH

Standort: 7950 Biberach/Riss (BRD)

Typ: CANA/E

Baujahr: 1988

Fabriknummer: 9179

Maschinenbeschreibung

Die VOLLMER CANA/E ist eine halbautomatische Sägeblatt-Schärfmaschine für Kreissägeblätter.

Sie dient zum präzisen Nachschärfen der Zahnflanken und Zahnbrust von Hartmetall- oder HSS-bestückten Kreissägeblättern.

Die Maschine arbeitet mit einem automatisch gesteuerten Vorschubmechanismus. Der Zahnvorschub erfolgt über eine mechanische Rastung mit einstellbarer Teilung. Der Schleifkopf ist schwenkbar und ermöglicht verschiedene Zahnformen (z. B. Wechselzahn, Flachzahn).

Robuste Graugussbauweise, typisch für VOLLMER Maschinen dieser Generation.

Technische Daten (aus Fotos + typischen CANA/E Daten)

Allgemein

• Maschinentyp: Kreissägeblatt-Schärfmaschine
• Baujahr: 1988
• Gewicht: ca. 700–900 kg
• Aufstellung: Standmaschine
• Bedienung: Halbautomatisch

Bearbeitungsbereich

• Geeignet für: Kreissägeblätter (HM & HSS)
• Zahnformen: A / B / C / D (laut Einstelltafel)

• Einstellwinkel:

• 12°
• 8°
• 15°
• 22°
• Einstellbare Zahnteilung
• Verstellbarer Schleifwinkel (E / F laut Skala)

Schleifaggregat

• Schleifscheibe: Korund / CBN je nach Ausführung

• Schleifmotor:

• Hersteller: AEG
• Typ: AD 71 N2
• Leistung: 0,75 kW
• Drehzahl: 2800 U/min
• Spannung: 220/380 V
• Frequenz: 50 Hz
• Schutzart: IP44

2) VOLLMER CNHV

Vollmer Werke Maschinenfabrik GmbH

Hersteller: VOLLMER Werke, Biberach/Riss

Typ: CNHV

Baujahr: nicht lesbar

Maschinenart

Kreissägeblatt-Schärfmaschine für Hartmetall-bestückte Sägeblätter

Die CNHV ist eine robuste, mechanisch-halbautomatische Schleifmaschine zum präzisen Nachschärfen von Kreissägeblättern im Holz- und Kunststoffbereich.

Technische Details

Hauptantrieb (Schleifmotor)

Motor: AEG

Typ: AD 71 N2

Leistung: 0,55 kW

Spannung: 220/380 V

Drehzahl: 2750 U/min

Frequenz: 50 Hz

Betriebsart: S1

Isolationsklasse: B

Maschinenfunktionen

• Halbautomatischer Zahnvorschub
• Mechanischer Zahnteilungsmechanismus
• Einstellbare Zahnformen (A / B / C / D laut Skala)

• Einstellbare Winkel:

• 8°
• 12°
• 15°
• 22°
• Verstellbarer Schleifkopf (Schrägstellung möglich)
• Manuelle Zustellung über Handrad
• Massives Grauguss-Maschinenbett

Bearbeitungsbereich

• Kreissägeblätter ca. 80 mm – 600 mm Durchmesser

• Geeignet für:

• HM-bestückte Kreissägeblätter
• Flachzahn
• Wechselzahn
• Dachzahn

3) Vollmer 55/2 H2

Vollmer Werke Maschinenfabrik GmbH

Hersteller: Vollmer-Werke

Typ: 55/2 H2

Motornummer: 47598

Maschinenart

Kreissägeblatt-Schärfmaschine für HSS- und Hartmetall-Sägeblätter

Diese Maschine ist ein älteres, sehr robustes Vollmer-Modell mit mechanischem Zahnvorschub. Sie eignet sich für das präzise Nachschärfen von Kreissägeblättern im Tischlereibereich, Sägewerken oder Werkzeugschleifereien.

Technische Daten

Schleifmotor

• Hersteller: Vollmer
• Typ: 55/2 H2
• Leistung: 0,4 kW
• Spannung: 220/380 V
• Stromaufnahme: 1,65 / 0,95 A
• Drehzahl: 2830 U/min
• Frequenz: 50 Hz
• cos φ: 0,81
• Umgebungstemperatur: 35°C

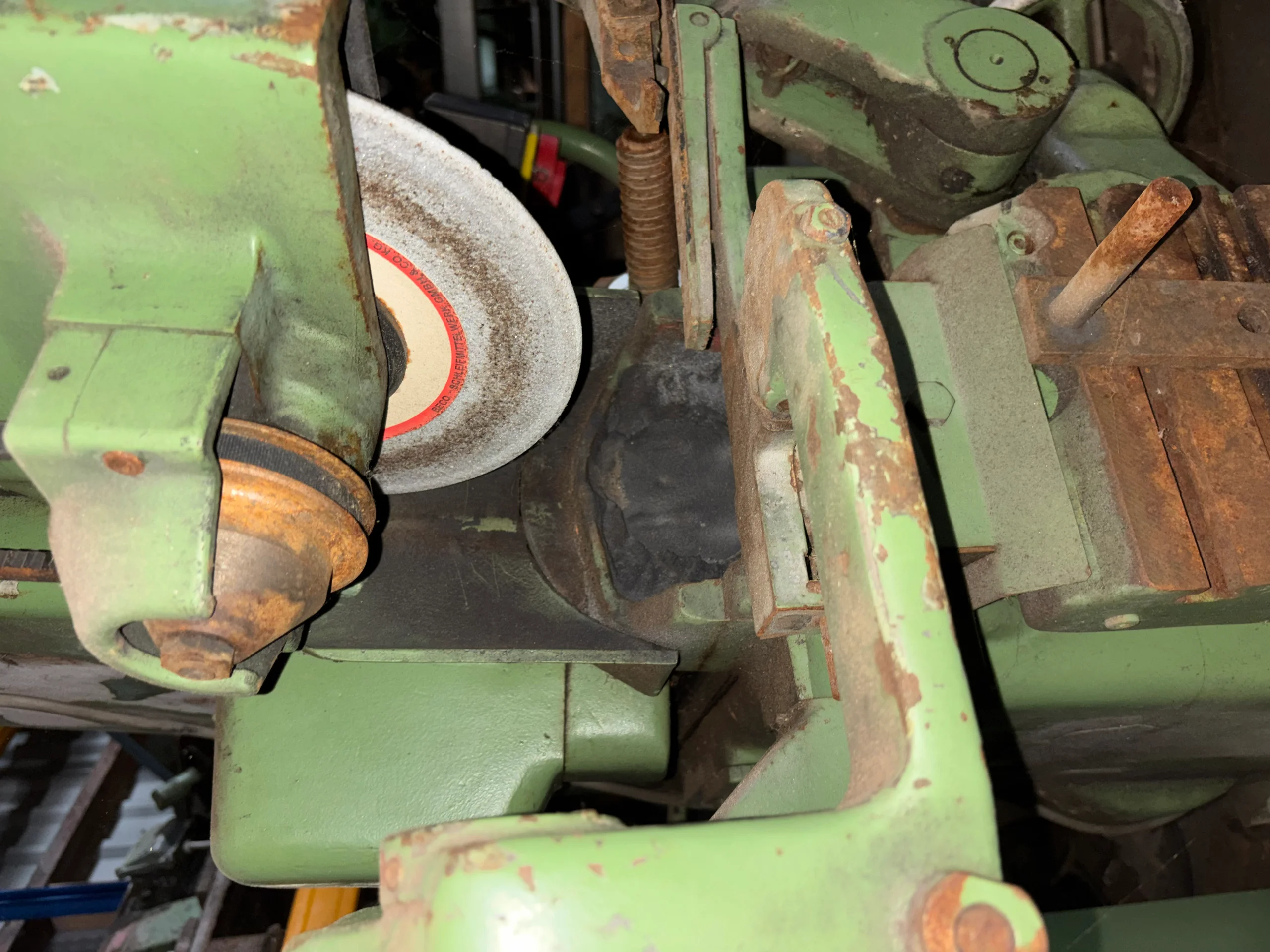

Schleifscheibe

Laut Scheibenaufdruck:

• Typ: 40A60M
• Größe: 225 x 10 mm
• Max. Drehzahl: 3820 U/min
• Ausführung: Korund (für HSS)

Optional können auch CBN oder Diamantscheiben montiert werden (bei HM).

Funktionen

• Umschaltung:

• Schrägschliff
• Geradeschliff
• Einstellbare Zahnteilung
• Einstellbare Zahnbrust
• Einstellbare Zahnhöhe
• Manuelle Zustellung
• Mechanischer Zahnvorschub
• Massives Guss-Maschinenbett

Bearbeitungsbereich (typisch 55/2)

• Kreissägeblätter ca. 80 – 500 mm Durchmesser

• Zahnformen:

• Flachzahn
• Wechselzahn
• Schrägzahn

• Geeignet für:

• HSS
• Hartmetall (mit passender Scheibe)
