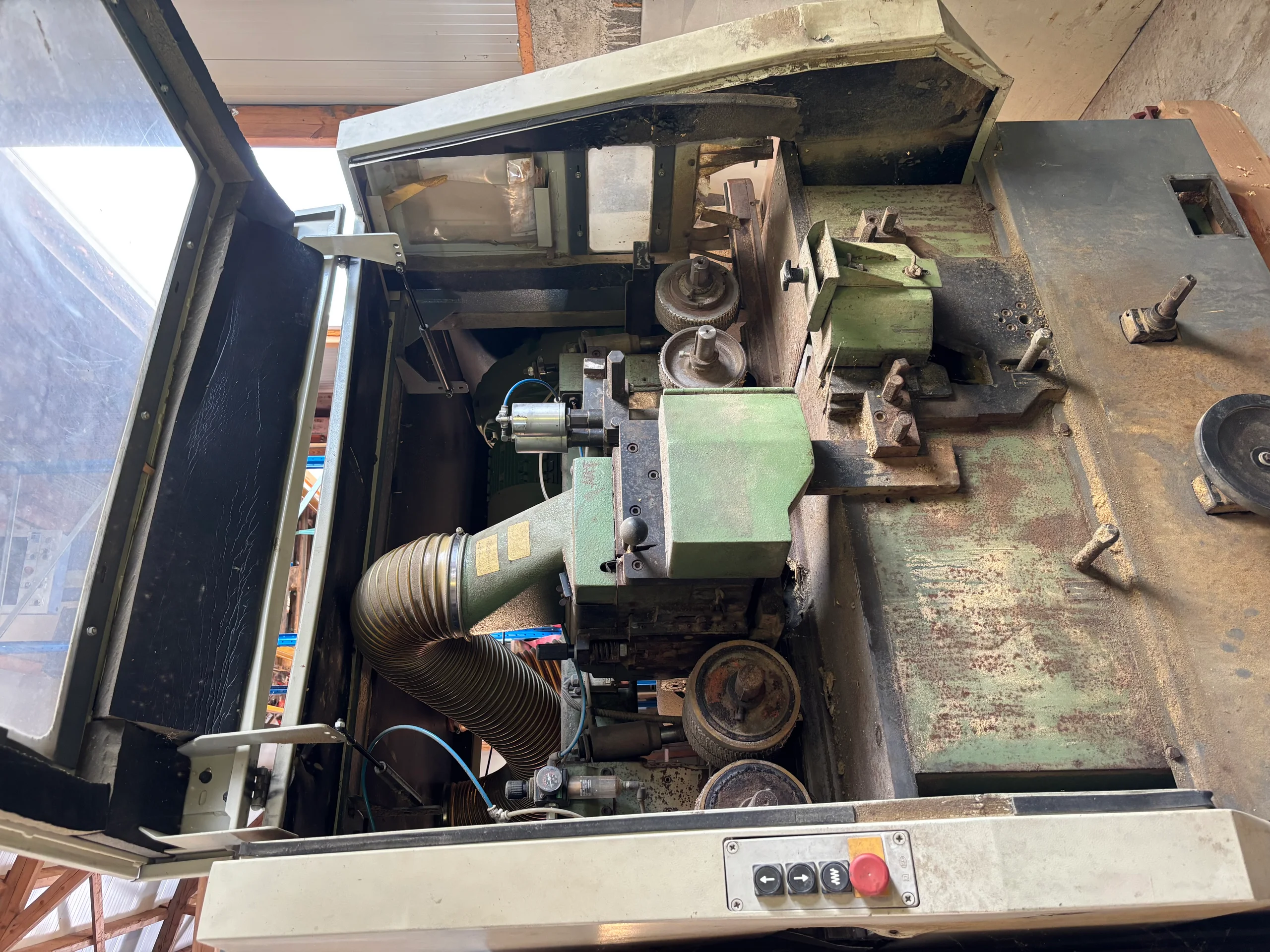

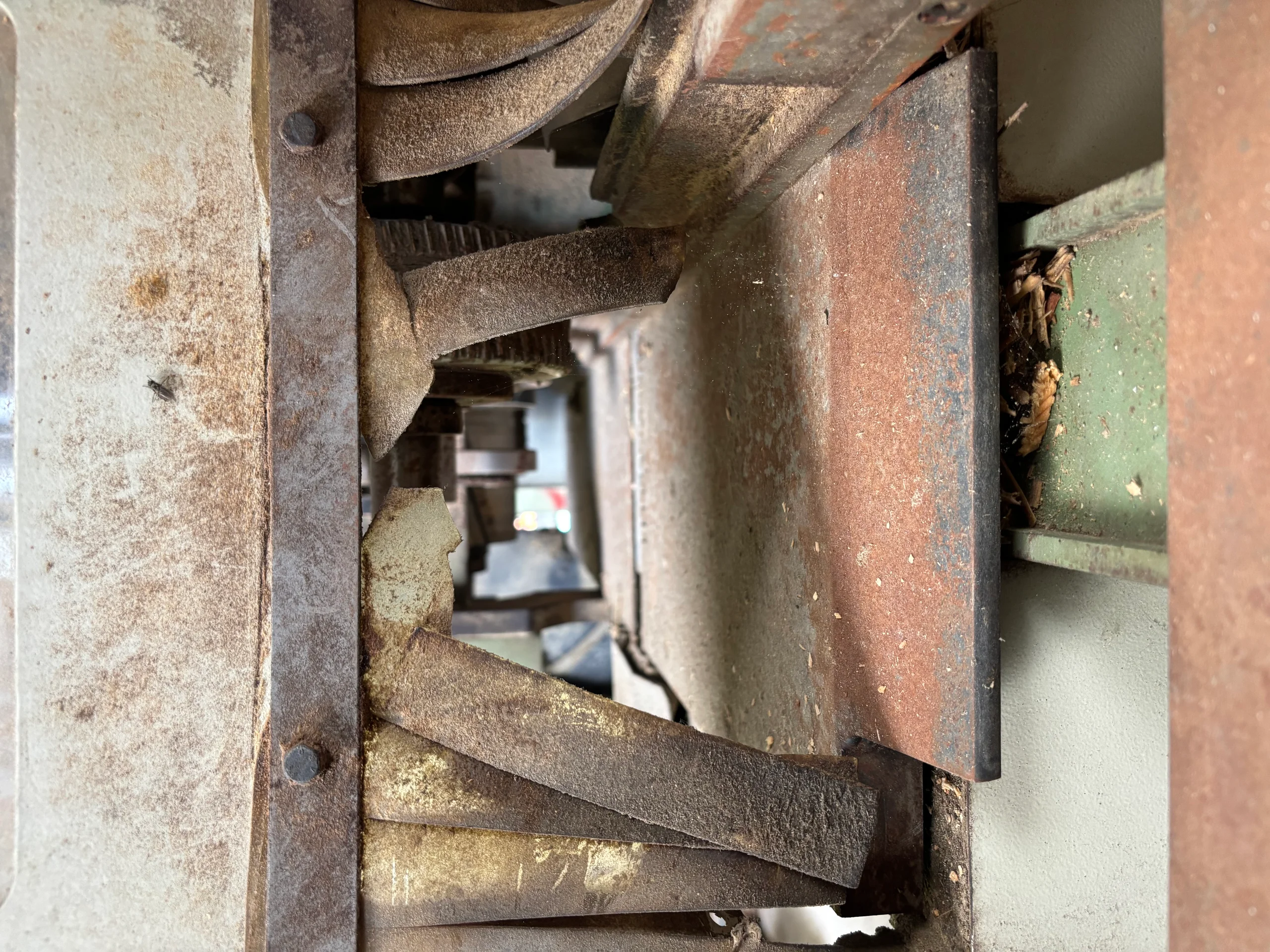

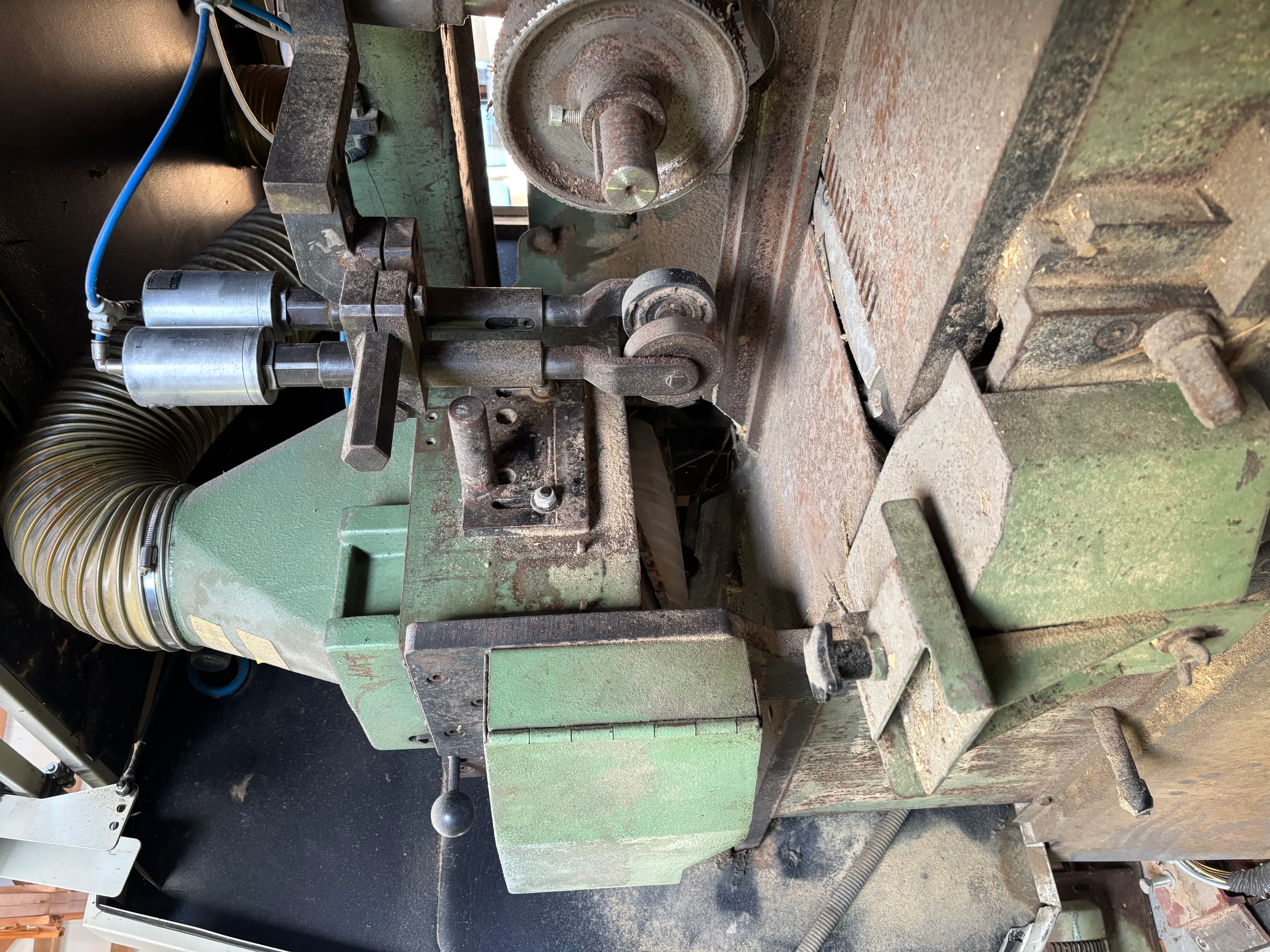

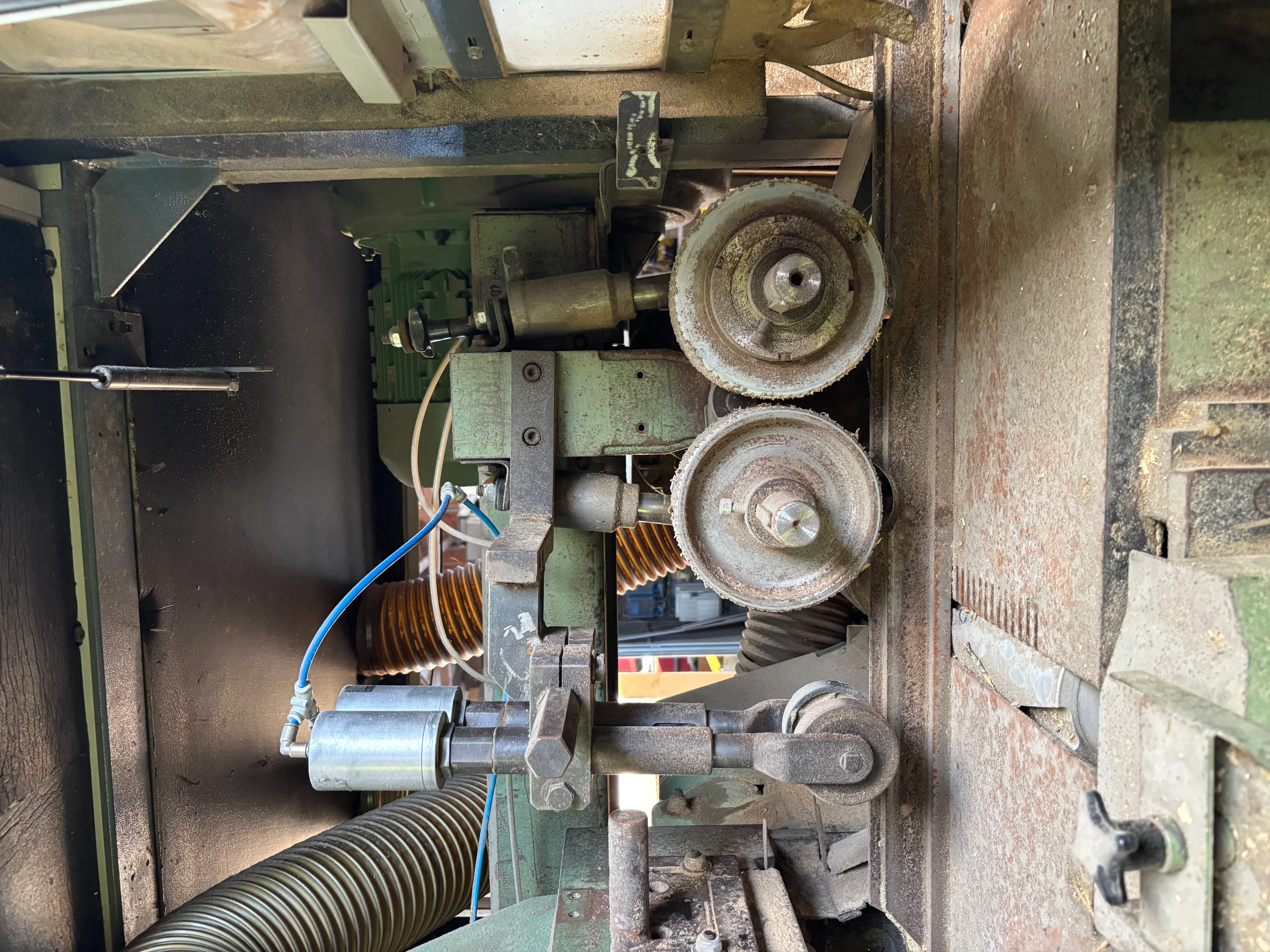

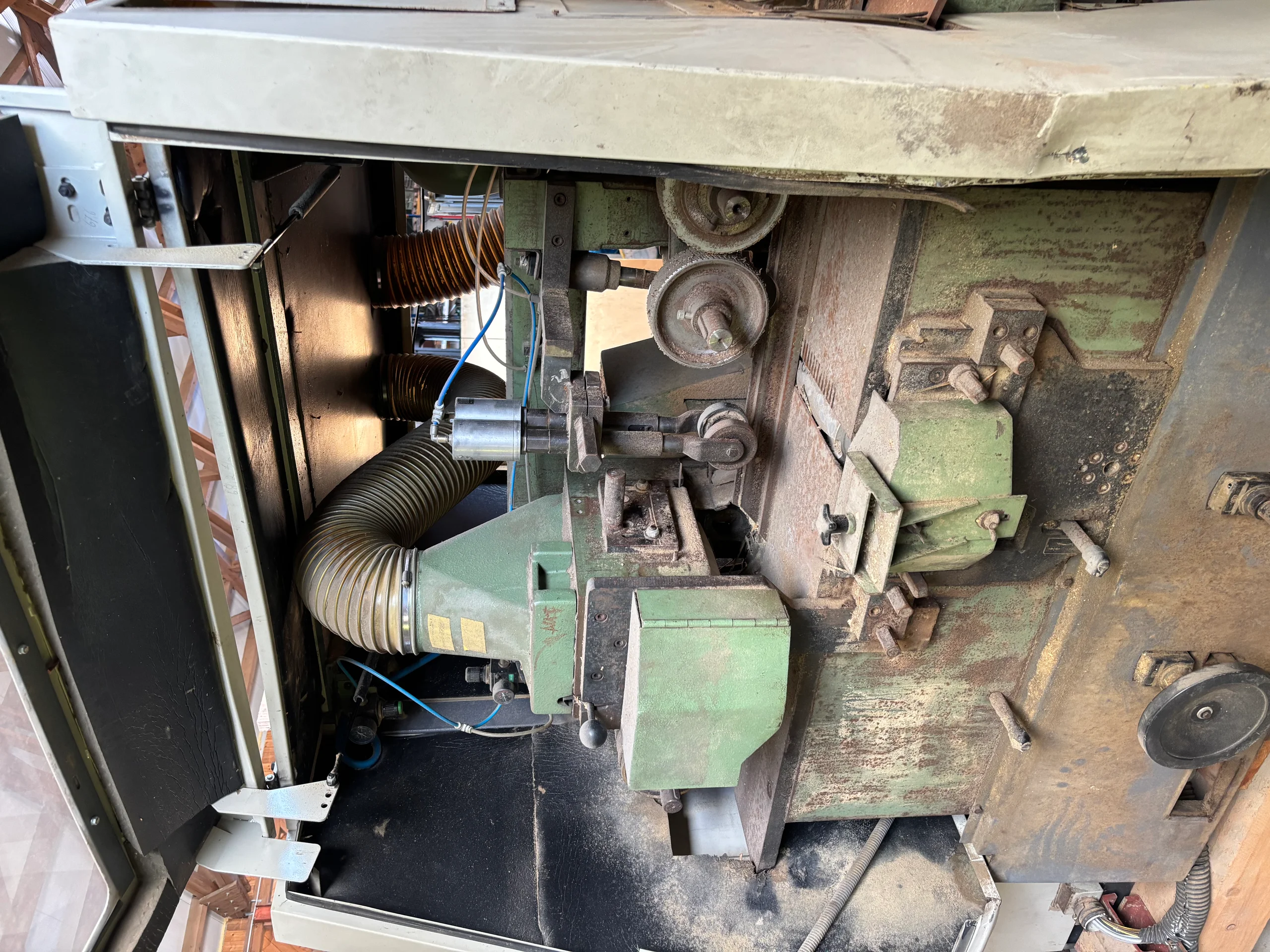

Weinig UNIPLAN

• Type de machine : raboteuse à deux faces
• Usinage : rabotage en haut et en bas en un seul passage

- Arbres de rabotage :

• Nombre : 2
• Disposition : 1 × en haut, 1 × en bas
• Type de construction : arbres de rabotage en acier massif
• Système de couteaux : arbre à couteaux conventionnel

- Système de pression :

• Pneumatique
• Vérins de pression sur les agrégats
• Largeur de travail : env. 400-600 mm
• Hauteur de la pièce : env. 6-160 mm
• Nombre de pièces max. Enlèvement de copeaux total : env. 6-10 mm

- Système d'avance :

• Avance mécanique

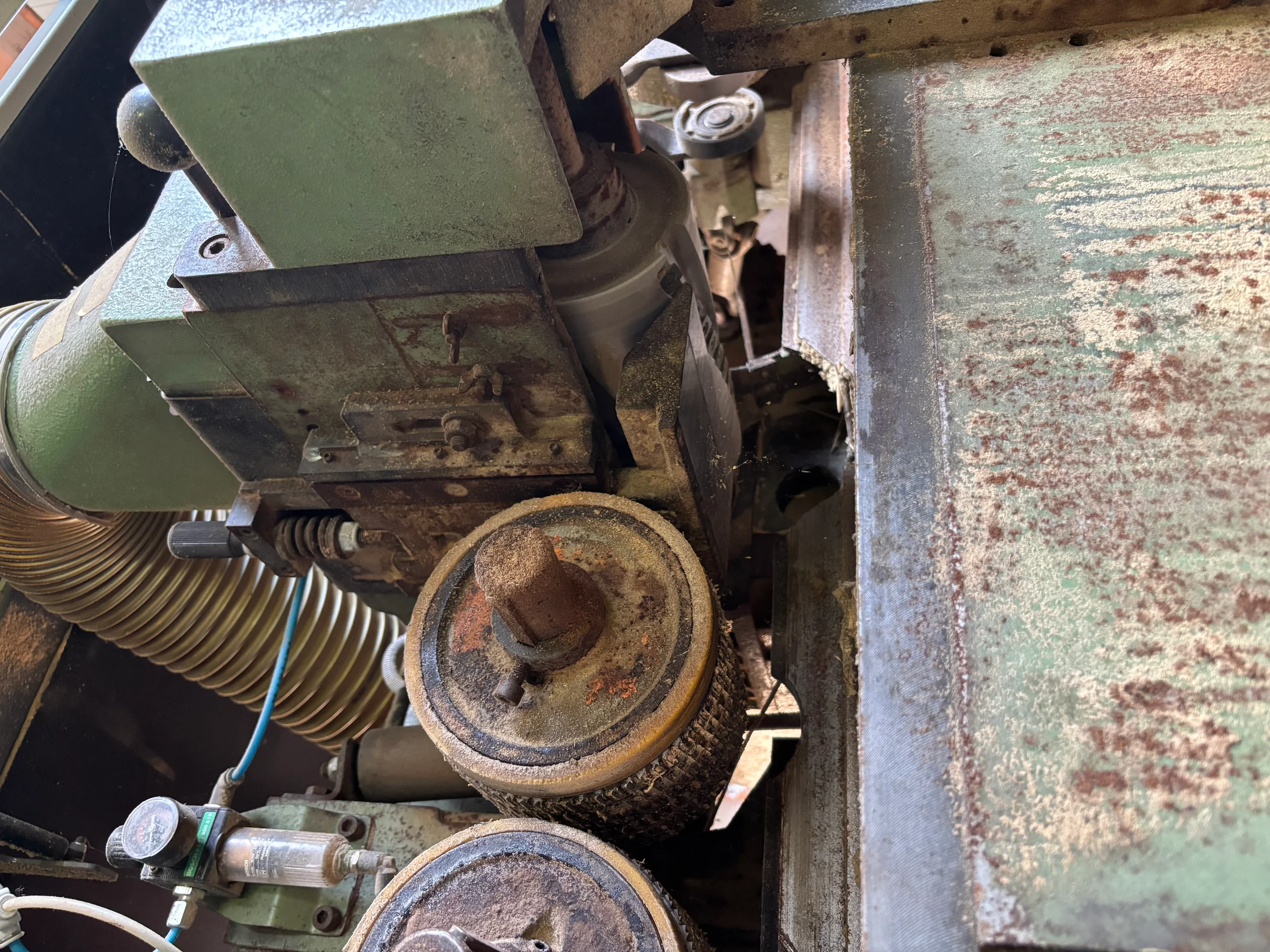

• Rouleau d'entrée denté
• Rouleaux de sortie lisses/gommés
• Vitesse d'avance : env. 6-24 m/min

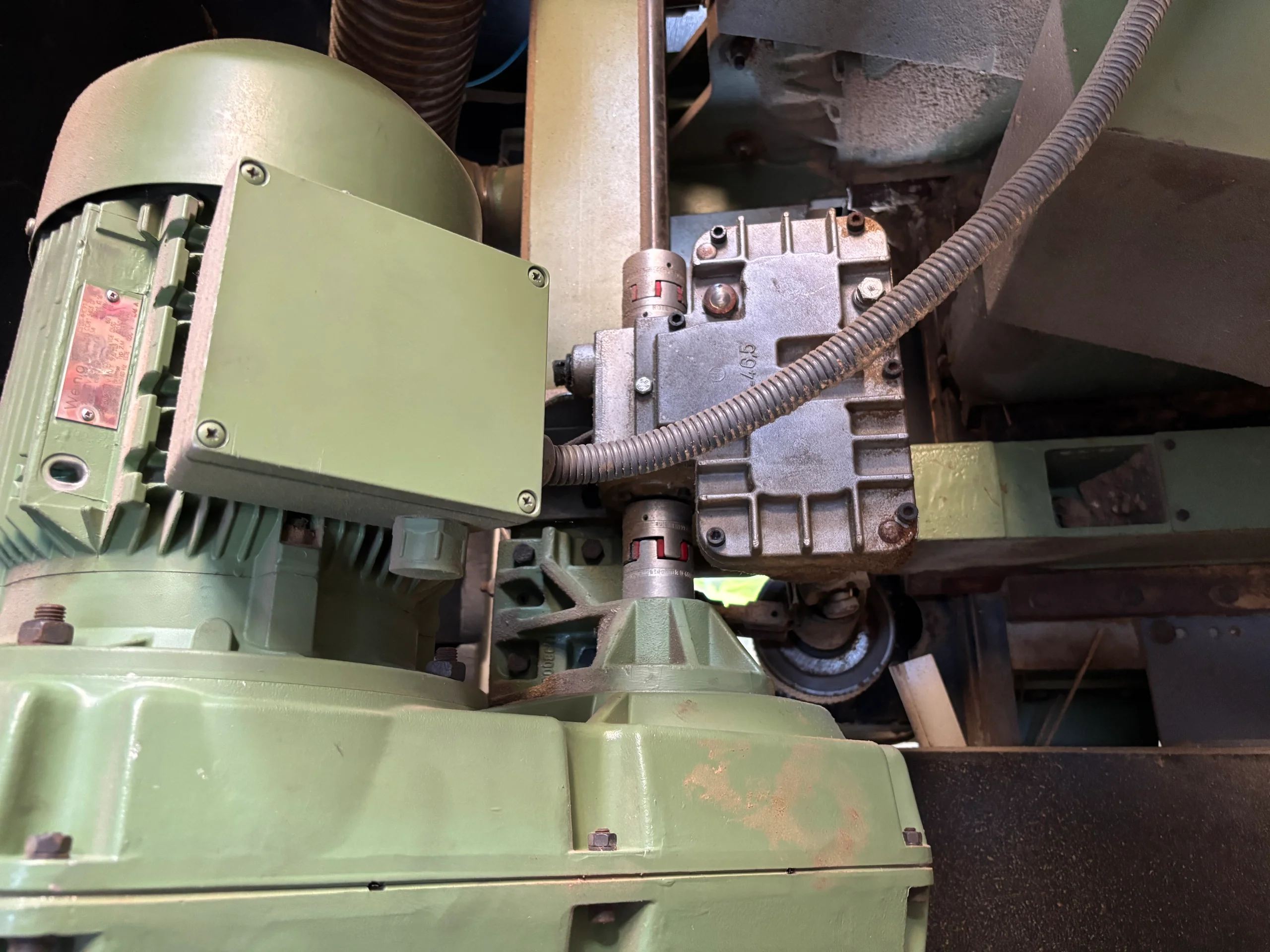

- Entraînements :

• Nombre de moteurs : au moins 3
• 1 × arbre de rabotage supérieur
• 1 × arbre de rabotage inférieur
• 1 × avance

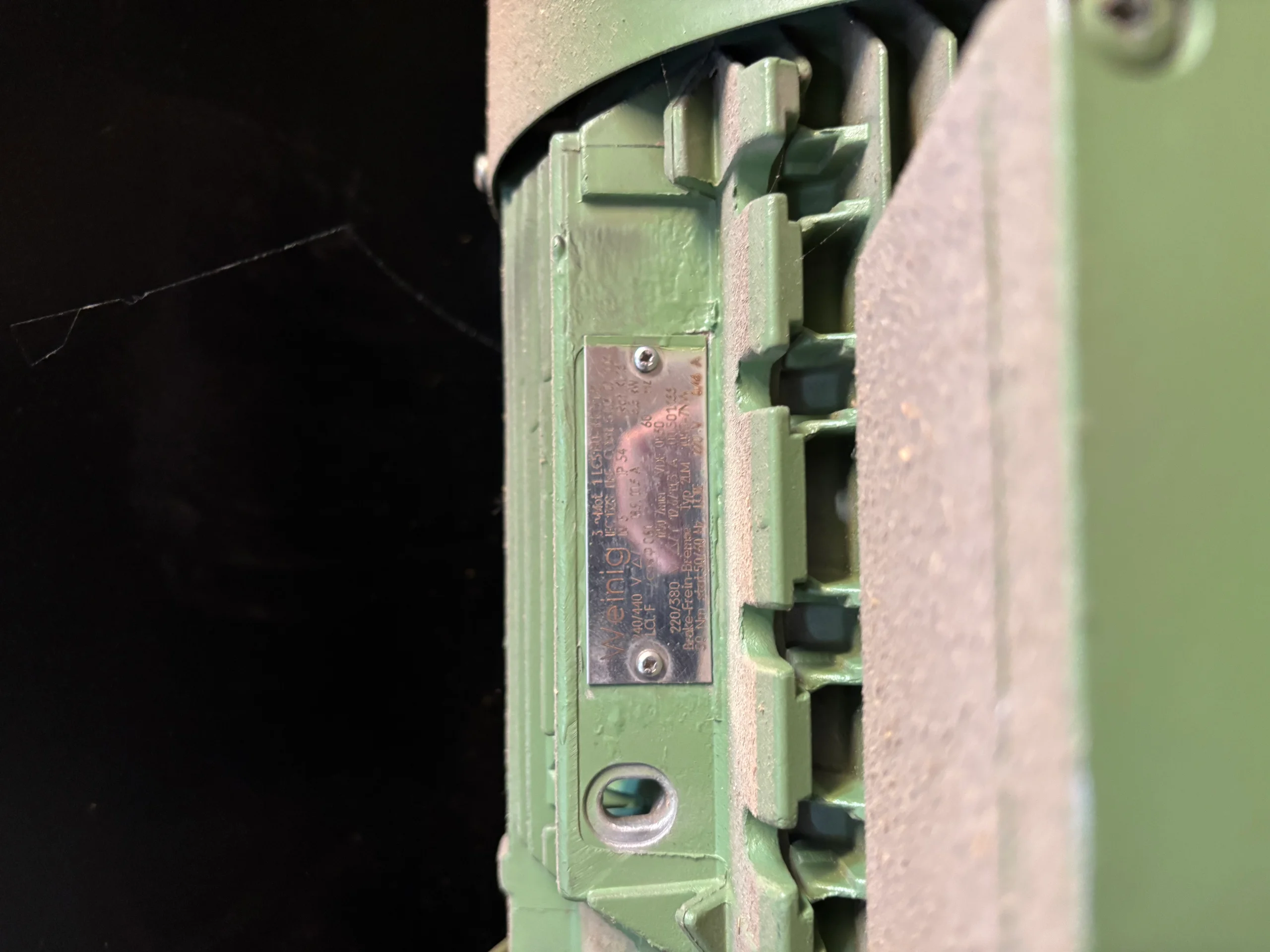

• Type de moteur : moteurs asynchrones triphasés
• Tension de service : 220/380 V ou 380/400 V

- Puissances du moteur (typiques) :

• Arbre de rabotage supérieur : env. 7,5-11 kW
• Arbre de rabotage inférieur : env. 5,5-7,5 kW
• Avance : env. 1-2,2 kW

- Aspiration :

• Plusieurs raccords d'aspiration
• Aspiration séparée en haut et en bas

- Construction de la machine :

• Banc lourd en fonte/acier
• Table de rabotage massive
• Commande : électromécanique
• Pneumatique : disponible
